REN300A型在線輻射安全報警儀

固定式輻射報警儀(瀏覽次數：7721)

關鍵字：射線報警儀,輻射報警儀,固定式輻射報警儀,多路監控報警儀

  REN300A在線輻射安全報警儀是一種新型的x-γ輻射連續監測報警裝置，它采用特殊設計的前置放大電路，具有靈敏度高、操作方便、自動顯示和超閾值報警等特點，能實時給出xγ輻射劑量率；儀器內置海量數據存儲功能，能存儲10年的歷史數據且標配提供強大的RenLocal輻射監測數據分析軟件�？紤]到現場操作、應急快速響應的需要，主機安裝在輻射現場,實現實時監測與就地報警，通過RS485通訊實現總控制室自動監控。可根據現場要求，可選配RenriArea輻射區域監測軟件，該軟件可連續存儲5個探頭5年以上的歷史數據，提供實時數據采集和圖譜等。
  該儀器廣泛應用于放射性廢物庫、工業無損探傷、伽馬刀治療、同位素應用、γ輻照、醫院X射線診斷、加速器、Xray裝置、核電站等放射性場所，提醒工作人員就放射源或射線裝置已處于工作或泄漏狀態，使其免受輻射危害。

一、特點：
 1、采用高速嵌入式微處理器、LED顯示、人性化輸入。
2、一個主機最多可下掛5個探測器;發生異常時有故障指示。
3、多種輸出和輸入接口，可與X-Ray或鉛門等聯鎖。
4、掛壁式主控箱、安裝方便。
5、可與任何REN系列智能化探頭混配
6、海量存儲，可連續存10年歷史數據，且循環使用。
7、可測量劑量率、累積劑量，平均劑量率。
8、免費提供功能強大的RenLocal輻射監測數據分析軟件。

二、技術指標：
1、射線類型：可測量x-γ射線
2、探 測 器：GM管探測器(能量補償)
3、測量范圍：
       劑量率：0.1μSv/h～2500μSv/h （選其他型號的探頭最高可到10Sv/h）
       累積劑量： 0.001μSv～100Sv
4、測量數據：劑量率、日累積劑量、月累積劑量、年累積劑量、總累積劑量、日平均劑量率、月平均劑量率、年平均劑量率、總平均劑量率
5、數據存儲：海量存儲容量，能每秒連續存儲5個探頭最少10年的歷史數據（含劑量率、累積劑量、平均劑量率以及報警記錄等）。
6、數據分析：免費提供功能強大的RenLocal輻射監測數據分析軟件，可通過曲線和棒狀圖的形式分析歷史劑量率和累積劑量數據以及實時查詢報警數據與統計分析等
7、靈 敏 度：1μSv/h>5CPS
8、相對固有誤差：≤±15%
9、能量響應：50keV～3.0MeV
10、探頭配置：最多可連接5個探頭（默認探頭型號為REN-GM-L型）
11、三色警燈：紅/黃/綠三色報警燈，指示儀器三種不同的工作狀態
12、計量單位：μSv/h 、 mSv/h （或選μGy/h、mGy/h）
13、報警閾值：2.5uSv/h(出廠默認)或全量程內自行調整，且每個探頭可單獨設置報警閾值。
14、報警方式：聲、光同時報警或按條件聲、光獨立報警，也可外接多個報警燈
15、過載特性：在100倍滿量程的輻射場，顯示值不低于滿量程；在1000倍滿量程的輻射場，儀器仍發出聲光報警（報警閾值設置在100uSv/h以?xún)?nèi)）。16、報警類型：超閾值報警、探頭掉線報警、機器故障報警、測量溢出報警
17、輸出信號：主機可輸出有源(或無源)、常開(或常閉)信號；每個探頭在報警時可輸出DV12電壓信號
18、通訊方式：
       (1)標配RS485通訊接口，MODBUS通信協議，傳輸距離可達800米
       (2)可選配有線網(主機自帶網口)或無線WIFI，實現以太網組網
       (3)可選配工業無線網絡通信方式，可視通信距離可達1千米
       (4)可選配GPRS無線網絡傳輸，可實現無線廣域網聯網
19、軟件系統：
       (1)標配RenLocal輻射監測數據分析軟件，可分析單機存儲的歷史數據
       (2)可選配RenriArea輻射區域監測軟件，組成局域網監控系統
       (3)可選配RenriYun輻射云監測軟件，組成廣域網監控系統
20、探頭選配項功能:
      （1）可選配外接聲光報警燈
      （2）可選配做防水處理達到IP67
      （3）可選配做潛水處理達到IP68，可在10米深水中長期工作，配套提供防水防電纜
      （4）可選配做防爆處理
      （5）可選配獨立的海量數據存儲
      （6）選配其他REN系列探頭，可將劑量率量程提高到10Sv/h
21、主機其他選配項功能：
      （1）主機可選配7寸LCD顯示屏進行二次同步顯示，第二屏離主機最遠可達800米
      （2）主機可選配內置充電鋰電池，內置電池可單獨供電運行2小時以上
22、顯示方式：LED顯示器，多探頭分時顯示
23、使用環境： 溫度-20℃～+50℃；相對濕度：(在35℃溫度下) ≤95％
24、系統供電：市電220V標配
25、外形尺寸：主機：280×220×92mm(不含底座); 探頭：φ50×185 mm
26、特別聲明：除劑量率外的測量數據（只能通過RenriLocal分析軟件讀�。�、海量存儲數據（劑量率、日/月/年的累積劑量和平均劑量率和報警記錄）是2024年版儀器新推出的功能，該新功能屬于免費贈送項（即新老機器售價一致）。

（四）配套的RenriLocal輻射監測數據分析軟件 （免費贈送）
      在核能、醫療、工業、環保等涉及輻射應用的領域，實時監測與數據分析是保障安全運行的核心環節。隨著REN300系列在線輻射安全報警儀在數據采集能力上的突破性升級，配套的RenriLocal輻射監測數據分析軟件應運而生，成為海量輻射數據管理與深度分析的專業工具。該軟件通過智能化數據處理、可視化展示與多維分析功能，為用戶提供從實時監控到長期趨勢研判的一站式解決方案，重新定義了輻射安全管理效率。
 （一）突破數據極限，構建高效分析體系
      REN300系列輻射報警儀的超強數據存儲能力，使其可連續記錄每秒5個探頭的劑量率數據，并保存長達10年的歷史記錄。若以單日數據量計算，每個探頭每天生成86400條劑量率數據，配合10年周期與多探頭并行運行，總數據量可達驚人的15億條。面對如此龐大的數據規模，傳統人工分析已完全失效。RenriLocal軟件通過獨創的壓縮存儲算法與三層計算架構，實現了秒級數據加載，將海量數據轉化為直觀可視的分析結果，徹底解決了"數據海洋中找規律"的行業痛點。
  （二）五大核心模塊驅動全景化分析
       軟件圍繞輻射安全管理的核心需求，構建了五大功能模塊組成的分析矩陣：

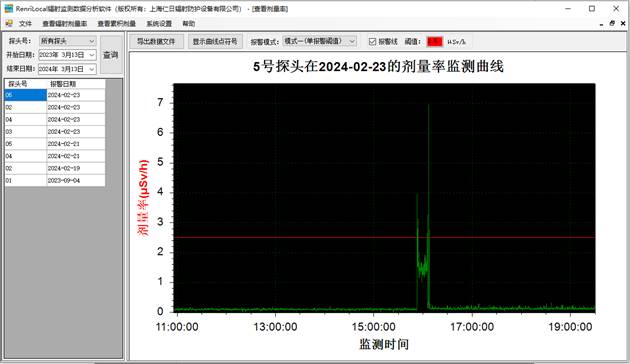

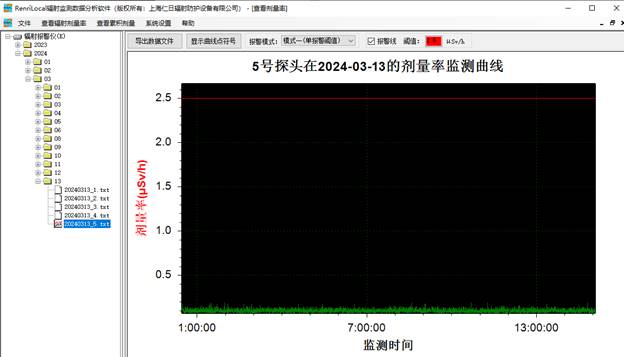

      1、劑量率時空追溯系統：突破傳統監測系統僅顯示實時數據的局限，支持長達10年的歷史劑量率曲線回溯。軟件將單探頭每日86400個數據點自動生成連續曲線，疊加報警閾值基準線，通過顏色標注異常區間，用戶通過曲線波動形態即可快速判斷輻射場的穩定性，配合時間軸縮放功能，可精確鎖定秒級異常輻射峰值。
      2、智能報警事件分析中心：集成超閾值報警、掉線報警、故障報警、溢出報警等4類故障模型，支持按探頭編號、報警類型、時間區間進行三維檢索。系統不僅記錄報警發生時刻，還同步呈現前后24小時的數據波動圖譜，結合設備日志構建完整的"事件時間線"。獨創的報警根因分析引擎，可自動提取設備狀態數據，顯著提升故障排查效率。

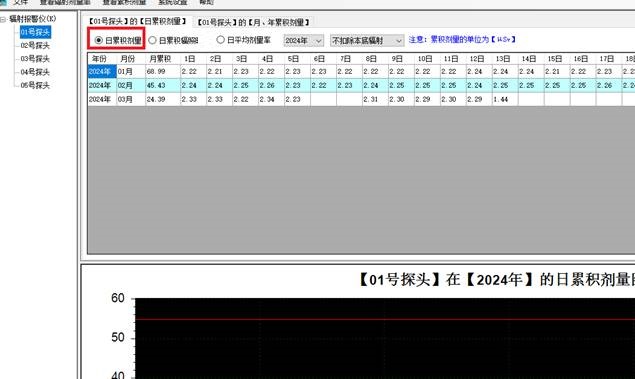

       3、累積劑量動態評估平臺：基于10年日累積劑量數據庫，創新開發劑量遞推算法。用戶可自由切換日/月/年時間顆粒度，系統自動生成累積劑量曲線與棒狀對比圖，同步計算同期平均劑量率。該模塊創新性融入本底輻射校準體系，實現了累積劑量自主切換扣除/保留本底輻射模式，通過環境基線值的動態校準，精準剝離自然本底干擾，真實反映輻射場所在日/月/年時間粒度上的輻照劑量；為輻射防護方案優化提供數據支撐。
       4、全生命周期劑量檔案庫：建立探頭級劑量檔案追蹤體系，完整記錄設備從啟用至今的總累積劑量與平均劑量率。系統內置累積劑量清零記錄追溯功能，支持劑量率數據的導出，為核設施安全評估提供秒級的詳盡數據。
       5、決策支持系統賦能安全管理：從多角度分析報警、設備、時間等多維度進行數據統計分析，并生成各項報表，構建安全決策的動態數據支撐體系。
通過多維度數據關聯分析，RenriLocal成功將離散的監測數據轉化為輻射場的"健康診斷報告"。用戶既可實時掌握當前輻射水平，又能通過10年數據趨勢洞察設備輻照規律，更能從報警事件聚類分析中發現潛在風險點。這種將即時監控與戰略決策相結合的分析模式，使輻射安全管理從被動響應轉向主動預防，為核技術應用單位構建起全周期、多維度的安全防護體系。
        作為輻射監測領域的專業分析工具，RenriLocal軟件不僅解決了海量數據處理的技術難題，更通過智能算法重構了數據分析的價值鏈。其創新性的"數據-信息-決策"轉化機制，正在推動輻射安全管理進入精準化、智能化新階段，為核技術應用行業的可持續發展提供堅實保障。
